Kuinka FTTH Butterfly Optic -kaapelit myötävaikuttaa kuituihin kotiin asennuksiin

Kuitu kotiin, joka tunnetaan yleisesti nimellä FTTH, edustaa modernia ratkaisua nopean Internet- ja viestintäpalvelujen toimittamiseen suoraan asuin- ja kaupallisille käyttäjille. Kun vakaan ja nopean tiedonsiirron kysyntä kasvaa, FTTH -järjestelmiä tukevasta infrastruktuurista tulee yhä tärkeämmäksi. Monista komponenteista, jotka muodostavat kuituoptisen verkon, FTTH Butterfly Optic -kaapelit ovat saaneet erityistä huomiota joustavuuteen, kompaktiin suunnitteluun ja asennuksen tehokkuuteen. Ymmärtäminen, kuinka nämä kaapelit toimivat ja miksi niitä käytetään

1. FTTH: n ja sen tarkoituksen ymmärtäminen

FTTH -tekniikka on suunniteltu toimittamaan optiset kuituyhteydet suoraan Internet -palveluntarjoajan keskustoimistosta yksittäisiin koteihin tai rakennuksiin. Toisin kuin perinteiset kupari- tai koaksiaalikaapelit, kuituoptiikka lähettävät tietoja käyttämällä valoa kuin sähkösignaaleja. Tämä mahdollistaa huomattavasti suuremman datanopeuden, minimaalisen signaalin menetyksen ja parantuneen luotettavuuden pitkillä matkoja.

FTTH: n tavoitteena on varmistaa, että loppukäyttäjät saavat korkealaatuisen Internet-kokemuksen, jolla on riittävä kaistanleveys tukemaan nykyaikaisia ​​digitaalisia aktiviteetteja, kuten videoiden suoratoistoa, online-pelaamista, etätyötä ja älykkäitä kodin sovelluksia. Tämän tehokkuuden saavuttaminen riippuu kuitenkin voimakkaasti koko asennuksessa käytetyn kaapelointijärjestelmän laadusta ja suunnittelusta.

FTTH Butterfly Optic -kaapelit on kehitetty erityisesti tällaisiin sovelluksiin, koska ne yksinkertaistavat käyttöönottoa ylläpitäen samalla optista suorituskykyä ja kestävyyttä.

2. Mitkä ovat FTTH Butterfly Optic -kaapelit

FTTH Butterfly-optinen kaapeli, jota joskus kutsutaan litteäksi pudotuskaapeliksi, on erityinen optisen kuitukaapeli, joka on suunniteltu viimeisen mailin kuituliitänteille. Termi Butterfly viittaa sen tasaiseen ja symmetriseen poikkileikkausmuotoon, joka muistuttaa perhonen siipiä. Tämä malli tarjoaa sekä joustavuutta että voimaa samalla kun varmistaa, että sisäpuolella oleva kuitu on hyvin suojattu asennuksen ja käytön aikana.

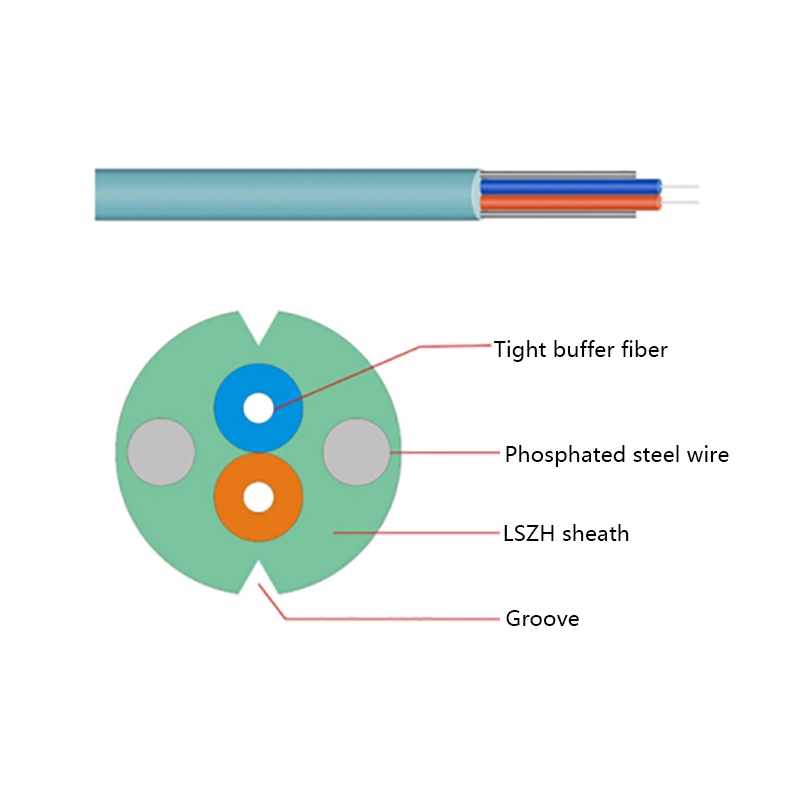

Tyypillisesti perhonen optinen kaapeli koostuu yhdestä tai kahdesta yhden moodin kuidusta, jotka on sijoitettu keskelle. Näitä kuituja ympäröi kaksi rinnakkaista lujuutta, jotka on yleensä valmistettu teräslanka- tai kuituvahvistetusta muovista, jotka tarjoavat mekaanisen suojan ja estävät kaapelin venytyksen tai murtumisen. Koko rakenne koteloidaan sitten ulkotakkiin, joka on valmistettu kestävästä, liekinlämpötilasta, joka sopii sisä- tai ulkokäyttöön.

Tämä yksinkertainen mutta tehokas rakenne tekee perhonen kaapelista kevyen, helppo käsitellä ja kestävän taivutus- tai murskausvoimia.

3. FTTH -asennukset tukevat rakenteelliset ominaisuudet

Useat suunnitteluominaisuudet tekevät perhonen optisia kaapeleita, jotka sopivat erityisen hyvin kuituihin kotiin.

Kompakti

Kaapelin litteä rakenne mahdollistaa sen asentamisen seinien, kattojen tai tiukkojen tilojen varrella ilman, että vaaditaan suuria johtoja. Tämä on ihanteellinen asuinympäristöihin, joissa estetiikka ja minimaalinen häiriöt ovat tärkeitä.

Mekaaninen lujuus

Vahvistusmateriaalit kuidun molemmilla puolilla tarjoavat suuren vetolujuuden ja erinomaisen murskauskestävyyden. Tämä tarkoittaa, että kaapeli kestää vetovoimia asennuksen aikana vahingoittamatta sisällä olevia optisia kuituja.

Helppo käsittely

Butterfly -kaapeli on joustava, mutta siinä on vakaa muoto. Asentajat voivat helposti poistaa takin ja valmistaa kaapelin lopettamiseen vakiokuitutyökaluilla.

Matala taivutus

Kuidun rakenteen ja materiaalien ansiosta kaapeli voidaan taivuttaa pienemmillä säteillä verrattuna tavanomaisiin kaapeliin. Tämä ominaisuus on ratkaisevan tärkeä rakennusasennuksissa, joissa kaapelien on noudatettava kulmia tai käyriä.

Monipuolisuus

Perhonen kaapeleita on saatavana erityyppisinä, mukaan lukien sisä-, ulko- ja itsetukivat ilmavariantit. Tämä monipuolisuus mahdollistaa niiden käytön FTTH -käyttöönoton eri vaiheissa jakelupisteistä tilaajapäätteisiin.

4. Perhonen optisten kaapeleiden rooli FTTH -verkkoissa

Perhonen optisten kaapeleiden tärkein panos on niiden kyvyssä ylittää kuitukuitujen jakeluverkon ja loppukäyttäjän tilojen välillä. FTTH -järjestelmässä suuret tavarakaapelit kuljettavat useita optisia kuituja keskustoimistosta jakelupisteisiin, jotka sijaitsevat lähellä asuinalueita. Sieltä pienempien kaapelien on kytkettävä yksittäiset kodit tai asunnot verkkoon.

Perhonen optiset kaapelit tarjoavat tarkasti tätä tarkoitusta. Niiden joustava ja kevyt muotoilu antaa teknikot reitittää niitä helposti kanavien, seinien ja jopa suoraan rakennuspintojen läpi aiheuttamatta suuria rakenteellisia muutoksia. Tämä yksinkertaistaa optisen signaalin pidentämistä käyttäjän päätelaitteeseen asti.

Lisäksi, koska kaapelit on suunniteltu suojaamaan optista kuitua stressiltä ja vaurioilta, ne ylläpitävät signaalin eheyttä jopa taivutettuina tai asennettuina suljetuille alueille. Tämä varmistaa yhdenmukaisen verkon suorituskyvyn ja minimoi ylläpidon tai vaihdon tarpeen.

5. Asennusetuudet

Yksi tärkeimmistä syistä, miksi perhonen optisia kaapeleita käytetään laajasti FTTH -projekteissa, on niiden helppo asennus. Perinteiset pyöreät kaapelit vaativat usein erikoistuneita johtoja tai suojaputkia, kun taas perhonen kaapelit voidaan noudattaa suoraan pintoihin tai asentaa yksinkertaisilla leikkeillä.

Yksinkertaistettu reititys

Litteän muoto antaa kaapelille seurata arkkitehtonisia linjoja, kuten ovenkehyksiä tai pohjalautaleita. Tämä tekee asennusprosessin puhtaamman ja vähemmän invasiivisen, mikä on erityisen hyödyllistä valmiissa kodeissa.

Pieni asennusaika

Koska kaapeleita on helppo riisua ja lopettaa, teknikot voivat suorittaa asennukset nopeammin. Pienempi kuituvaurioiden riski vähentää myös uudelleenmuodostusta ja parantaa tehokkuutta.

Yhteensopivuus liittimien kanssa

Butterfly -optiset kaapelit ovat yhteensopivia monenlaisten liittimien, kuten SC- ja LC -tyyppien kanssa, joita käytetään yleisesti FTTH -järjestelmissä. Ennakkomaksut ovat saatavana myös, mikä nopeuttaa asennusta edelleen.

Kustannustehokkuus

Yksinkertaisemmat asennusmenettelyt tarkoittavat vähemmän työvoimaa ja vähemmän materiaaleja, mikä auttaa vähentämään käyttöönottokustannuksia. Vaikka alkuperäinen kaapeli voi olla hiukan kalliimpaa kuin perinteiset kaapelit, alennetut työvoima- ja ylläpitokustannukset tekevät siitä kustannustehokkaan ratkaisun pitkällä tähtäimellä.

6. Suorituskyky edut

Perhonen optiset kaapelit eivät vain yksinkertaista asennusta; Ne parantavat myös verkon suorituskykyä monin tavoin.

Alhainen signaalin menetys

Perhoskaapeleissa käytetyt yksimoodiset optiset kuidut mahdollistavat nopean tiedonsiirron pitkillä etäisyyksillä minimaalisella vaimennuksella. Tämä varmistaa luotettavan ja vakaan verkon suorituskyvyn jopa vaativissa ympäristöissä.

Vakaa lähetys

Vahvan rakenteen takia perhonen kaapelit ylläpitävät kuitujen kohdistamista ja suojausta mekaanisella jännityksellä, mikä vähentää mikrofendien tai makrobenttien todennäköisyyttä, joka voi vaikuttaa siirtolaadulle.

Ympäristön kestävyys

Monet perhonen kaapelit on suunniteltu kestämään kosteutta, lämpötilan muutoksia ja ultraviolettivalotetta. Tämän avulla he voivat toimia tehokkaasti sekä sisätiloissa että ulkona ilman hajoamista.

Pitkä käyttöelämä

Vaipan ja vahvuusjäsenten käytetyt materiaalit varmistavat kestävyyden ja pidentyneen käyttöiän, minimoimalla vaihtotarpeet ja varmistavat FTTH-järjestelmien pitkäaikaisen luotettavuuden.

7. Integraatio eri asennusskenaarioihin

Butterfly -optiset kaapelit voidaan ottaa käyttöön erilaisissa ympäristöissä verkon suunnittelusta ja käyttäjän vaatimuksista riippuen.

Sisätilojen asennus

Aluksille tai toimistorakennuksille perhonen kaapelit asennetaan usein seinien, kattojen tai putkien varrella lattian jakelulaatikoiden yhdistämiseksi käyttäjän pistorasioilla. Niiden pieni koko varmistaa, että he eivät häiritse sisustussuunnittelua.

Ulkoilma

Pylväiden kytkemiseen tai rakennusten ulkopuolisiin tehdään ulkossovelluksissa varustettuja perhoskaapeleita, joissa on vettä estäviä kerroksia tai UV-resistenttejä takkeja. Nämä kaapelit kestävät ympäristöstressiä, kuten sadetta tai auringonvaloa.

Ilma- tai omavaraisten asennusten

Jotkut perhonen kaapelit on suunniteltu lisärakenteilla, jolloin ne voidaan ripustaa pylväiden väliin ilman Messenger -johtojen tarvetta. Tämä vähentää infrastruktuurikustannuksia ja yksinkertaistaa maaseudun käyttöönottoa.

Suora hautaaminen tai putken käyttö

Tietyt vahvistetut perhoskaapelit voidaan asettaa maan alle suojaputkissa, mikä tarjoaa uuden menetelmän FTTH -verkkojen laajentamiseksi esikaupunkialueisiin tai maaseutukoteihin.

8. Ylläpito ja pitkäikäisyys

Asennuksen jälkeen perhonen optiset kaapelit vaativat minimaalista huoltoa. Heidän vahvat suojakerrokset suojaavat sisäisiä kuituja pölystä, kosteudesta ja fyysisistä vaurioista. Rutiinitarkastus voi kuitenkin varmistaa jatkuvan suorituskyvyn.

Tarkastustaajuus

Kaapelireiteiden säännölliset tarkastukset voivat havaita kaikki taivutus- tai murskausongelmat, jotka voivat vaikuttaa signaalin lähetykseen.

Korjausmenettelyt

Jos vaurioita tapahtuu, perhonen kaapelit voidaan helposti palauttaa uudelleen mekaanisilla tai fuusio-silmukointimenetelmillä. Litteän rakenteen avulla teknikot voivat paikantaa vaurioituneen osan nopeasti ja suorittaa paikallisia korjauksia.

Testi ja todentaminen

Optisia aika-alueen heijastusmittareita (OTDR) käytetään usein signaalin menetyksen tai tauon tarkistamiseen. Koska perhonen kaapelit ylläpitävät tasaista vaimennusta, poikkeavuudet voidaan tunnistaa ja korjata nopeasti.

Oikealla asennuksella ja hoidolla FTTH Butterfly Optic -kaapeli voi toimia tehokkaasti vuosikymmenien ajan ylläpitäen korkean tiedonsiirron laatua koko sen käyttöiän ajan.

9. Panos kuituverkkojen kasvuun

FTTH Butterfly -optisten kaapeleiden omaksumisella on ollut merkittävä vaikutus kuituoptisten verkkojen laajentumiseen maailmanlaajuisesti. Niiden joustavuus ja helppokäyttöisyys ovat tehneet palveluntarjoajille toteutettavissa nopeiden yhteyksien laajentamiseksi alueille, joiden saavuttaminen oli aiemmin vaikeaa tai kallista.

Kun kaupunki- ja maaseutuyhteisöt vaativat edelleen nopeampia Internet -yhteyksiä, kyvystä ottaa kuitua nopeasti ja tehokkaasti tullut merkittävä kilpailutekijä. Butterfly -kaapelit mahdollistavat tämän vähentämällä asennusaikaa, yksinkertaistamalla suunnittelua ja ylläpitämällä suorituskykyä eri ympäristöissä.

Pohjimmiltaan näillä kaapeleilla on ratkaiseva rooli kuidun kodin tekniikan tekemisessä helpommin saatavissa olevaan, luotettavampaan ja kestävään.

10. Johtopäätös

FTTH Butterfly Optic -kaapelit toimivat yhtenä tärkeimmistä komponenteista nykyaikaisissa kuituoptisissa asennuksissa. Niiden suunnittelussa yhdistyvät joustavuus, voima ja tehokkuus, jolloin ne voidaan helposti ottaa käyttöön asuin- ja kaupallisissa rakennuksissa. Vähentämällä asennuksen monimutkaisuutta ja ylläpitämällä korkeaa suorituskykyä, nämä kaapelit auttavat ylittämään raon verkkoinfrastruktuurin ja loppukäyttäjien välillä.

Ne eivät vain yksinkertaista, kuinka kuitu tuodaan koteihin, vaan myös edistävät FTTH -järjestelmien yleistä luotettavuutta ja nopeutta. Koska nopeamman ja vakaamman Internetin globaali kysyntä kasvaa edelleen, perhonen optisten kaapeleiden rooli yhteisöjen yhdistämisessä pysyy elintärkeänä. Niiden sopeutumiskyky ja suorituskyky varmistavat, että kuitukotiin tekniikka kehittyy edelleen kohti parempaa tehokkuutta ja saavutettavuutta kaikille.
